Осушителирефрижераторные безфрионовые ОСВ
Проблема
Сжатый воздух является одним из важных источников энергии, который широко применяется в промышленности. Однако он содержит влагу, продукты механического износа трущихся частей и деструкции компрессорного масла, грязь, бактерии и прочее, что смешиваясь образует нежелательную абразивную эмульсию. Эта эмульсия зачастую является слабым кислотным раствором, что способствует активной коррозии в пневмопроводах и приводит к их быстрому износу, а в холодное время года приводит к перемерзанию пневмопроводов. Это является причиной высоких эксплуатационных расходов и дорогостоящих утечек. Только очищенный и сухой воздух обеспечит максимальные выгоды от его использования. Решение
Всех этих проблем можно избежать при установке осушителя ОСВ. Оборудование совместимо с компрессорами различных типов. Осушитель ОСВ предназначен для крупных, средних и малых промышленных предприятий практически любых отраслей промышленности. Позволяет получить сжатый воздух соответствующий классу -.7.- по ISO 8573-1. Устанавливается, как правило, вблизи компрессорной станции. Принцип работы

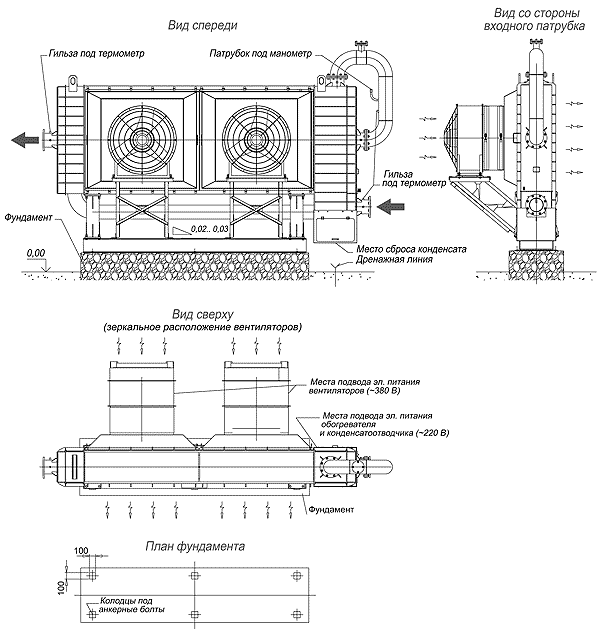

Конструкция ОСВ — это трехпоточный теплообменник, выполненный по схеме «труба в трубе», с принудительным охлаждением атмосферным воздухом от вентиляторов. Происходит охлаждение влажного сжатого воздуха с выделением и автоматическим удалением из него конденсата и последующий нагрев осушенного воздуха перед выходом в пневмомагистраль. ОСВ устанавливается на открытой площадке. Специальная конструкция теплообменника обеспечивает его эффективную работу в любых климатических условиях. Точка росы сжатого воздуха плавающая и зависит от температуры входящего сжатого воздуха и температуры окружающей среды. Для конкретных условий каждого предприятия, при необходимости (большая протяженность магистральной пневмосети, повышенные требования потребителей), после осушителя ОСВ возможна установка осушителей глубокой осушки и фильтров. В некоторых случаях, при проектировании новых производств, возможно отказаться от установки ресивера благодаря достаточно большому внутреннему объему осушителя ОСВ. Комплекс работ по внедрению оборудования: - Обследование пневмосистемы предприятия
- Проект привязки оборудования к существующей пневмосистеме
- Изготовление оборудования и поставка на предприятие Заказчика
- Монтаж оборудования или шефмонтаж
- Пусконаладочные работы
- Приемочные испытания

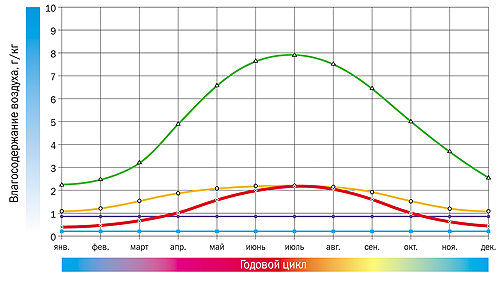

Примечания: Производительность указана для сжатого воздуха приведенного к нормальным условиям –атмосферное давление и температура 20°С. Максимальное давление сжатого воздуха — 10 бар. Гидравлическое сопротивление — 0,01 МПа. Максимальная температура сжатого воздуха на входе в осушитель +70°С. Максимальная температура окружающего воздуха не ограничена. Сброс конденсата автоматический. Электропитание: 380В. Эффективность работы осушителей различных типов в соответствии с климатическими условиями г. Запорожья (СНиП 2.01.01-82)
Характеристики оборудования
модель |
производи- тельность, м3/мин |
мощность потребляемая кВт |
присоединение Ду, мм |
размеры, мм |
масса, кг |
длина |
ширина |
высота |
ОСВ-15 |
10 |
2,0 |
80 |
1000 |
1200 |
2500 |
650 |
ОСВ-30 |
20 |
3,2 |
100 |
1350 |
1530 |
2910 |
1500 |
ОСВ-50 |
40 |
5,4 |
150 |
4160 |
1780 |
2590 |
4500 |
ОСВ-125 |
100 |
7,0 |
200 |
5550 |
1750 |
3290 |
8900 |
ОСВ-250 |
200 |
16,0 |
250 |
6980 |
2070 |
3870 |
14000 |
|
