Осушители рефрижераторные

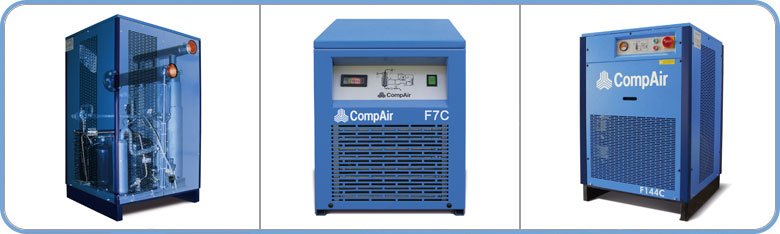

COMPAIR F

Принцип работы

Сжатый воздух, подаваемый на вход осушителя, проходит регенератор и частично охлаждается за счет холода осушенного сжатого воздуха идущего на выход. Далее сжатый воздух попадает в теплообменник, где охлаждается фреоном холодильной машины до заданной температуры. По мере охлаждения водяные пары, содержащиеся в сжатом воздухе, конденсируются. Смесь сжатого воздуха и капель конденсата поступает во влагоотделитель, где конденсат отделяется и удаляется из воздушного тракта конденсатоотводичком. Холодный и осушенный сжатый воздух проходит через регенератор, где подогревается за счет тепла входящего воздуха, и подается на выход осушителя сжатого воздуха.

Примечания:

Производительность указана для сжатого воздуха приведенного к нормальным условиям согласно ISO 1217 — атмосферное давление и температура 20°С.
Максимальное давление сжатого воздуха — 16 бар.

Точка росы +3°С (при давлении 7 бар, температуре сжатого воздуха 35°С и окружающей температуре 25°С).

Максимальная температура сжатого воздуха +70°С.
Максимальная температура окружающего воздуха +50°С.

Осушители воздуха F2C ÷ F285C+ — хладагент R134А;
Осушители воздуха F348C+ ÷ F1200C+ — хладагент R404A.

Осушители воздуха F2C ÷ F84C — стандартно оснащены электронно управляемым конденсатоотводчиком, а опционально могут оснащаться конденсатоотводчиком с нулевыми потерями сжатого воздуха.

Осушители воздуха F105C+ ÷ F1200FC+ — оборудованы автоматическим конденсатоотводчиком с нулевыми потерями сжатого воздуха.

Осушители воздуха F105C+ ÷ F1200FC+ — оборудованы на входе предварительным фильтром воздуха 25 мкм.

Система управления спроектирована и рассчитана на осушение воздуха для постоянной работы:
Осушители воздуха F2C ÷ F84FC — с кнопкой вкл/выкл и индикатором точки росы.
Осушители воздуха F105C+ ÷ F1200FC+ — с главным выключателем для нагревателя и конденсатоотводчика, с кнопкой вкл/выкл и электронным индикатором точки росы, индикатором проверки конденсатоотводчика, свободным контактом для дистанционного подключения сигнализации неисправности.

Электропитание:

Осушители воздуха F2C ÷ F72C, F84C, F105CM+ — 220В/1/50;
Осушители воздуха F72CT, F84CT, F105C+ ÷ F1200C+ — 380В/3/50.

Все осушители сжатого воздуха CompAir серии F выпускаются с воздушным охлаждением.

F105CW+ ÷ F1200CW+ возможна поставка с водяным охлаждением.

Отличия и преимущества:

Высокая эффективность теплообменника с низким перепадом давления
Высокая производительность и энергосбережение при осушении воздуха
Экологически чистые хладагенты
Стабильно низкая точка росы
Эффективная сепарация влаги и конденсатоотвод
Минимальные установочные габариты
Легкая установка, эксплуатация и обслуживание

Купить осушитель воздуха можно в комплекте с другими средствами подготовки сжатого воздуха.

Поправочные коэффициенты

давление, бар	5	7	8	9	10	11	12	13
К 1	0,86	1	1,04	1,02	1,11	1,14	1,16	1,19
температура сжатого воздуха на входе°С	30	35	40	45	50	55	60
К 2	1,18	1	0,85	0,72	0,60	0,57	0,48
температура окружающего воздуха °С	22	25	30	35	40	45	50
К 3	1	1	0,90	0,81	0,73	0,66	0,59
точка росы °С	3	4	5	6	7	10
К 4	1	1,01	1,03	1,06	1,09	1,10

Производительность осушителя = номинальная производительность х К1 х К2 х К3 х К4..

Характеристики оборудования

модель	производи-тельность		мощность, кВт	присое-динение, G"	размеры, мм			ΔР, бар	масса, кг	модели фильтров
модель	м³/мин	м³/час	мощность, кВт	присое-динение, G"	длина	ширина	высота	ΔР, бар	масса, кг	модели фильтров
F2C	0,183	11	0,25	1/2	360	500	460	0,01	30	ФСВ-П-60, ФСВ-О-60, ФСВ-Т-60
F3C	0,246	15,84	0,25	1/2	360	500	460	0,01	30	ФСВ-П-60, ФСВ-О-60, ФСВ-Т-60
F5C	0,480	28,8	0,25	1/2	360	500	460	0,019	30	ФСВ-П-60, ФСВ-О-60, ФСВ-Т-60
F7C	0,732	43,92	0,25	1/2	360	500	460	0,028	30	ФСВ-П-60, ФСВ-О-60, ФСВ-Т-60
F11C	1,14	68,4	0,28	3/4	407	715	535	0,019	57	ФСВ-П-60, ФСВ-О-60, ФСВ-Т-60
F16C	1,62	97,2	0,35	3/4	407	715	535	0,050	58	ФСВ-П-140, ФСВ-О-140, ФСВ-Т-140
F22C	2,22	133,2	0,58	3/4	407	715	535	0,061	60	ФСВ-П-140, ФСВ-О-140, ФСВ-Т-140
F26C	2,58	154,8	0,66	3/4	407	715	535	0,080	60	ФСВ-П-140, ФСВ-О-140, ФСВ-Т-140
F36C	3,60	216	0,80	1 1/4	490	640	640	0,090	86	ФСВ-П-280, ФСВ-О-280, ФСВ-Т-280
F45C	4,50	270	1,10	1 1/4	490	640	640	0,14	88	ФСВ-П-280, ФСВ-О-280, ФСВ-Т-280
F54C	5,40	324	1,30	1 1/4	490	640	640	0,18	91	ФСВ-П-280, ФСВ-О-280, ФСВ-Т-280
F72C	7,20	432	1,10	1 1/2	570	690	850	0,214	116	ФСВ-П-560, ФСВ-О-560, ФСВ-Т-560
F72CT	7,20	432	1,00	1 1/2	570	690	850	0,214	116	ФСВ-П-560, ФСВ-О-560, ФСВ-Т-560
F84C	8,40	504	1,30	2	770	720	1095	0,214	151	ФСВ-П-560, ФСВ-О-560, ФСВ-Т-560
F84CT	8,40	504	1,30	2	770	720	1095	0,214	151	ФСВ-П-560, ФСВ-О-560, ФСВ-Т-560
F105CM+	10,5	630	1,30	2	770	720	1095	0,221	194	ФСВ-П-560, ФСВ-О-560, ФСВ-Т-560
F105C+	10,5	630	1,30	2	770	720	1095	0,221	194	ФСВ-П-560, ФСВ-О-560, ФСВ-Т-560
F144C+	14,4	864	1,80	2	770	720	1095	0,227	222	ФСВ-П-840, ФСВ-О-840, ФСВ-Т-840
F156C+	15,6	936	1,80	3	820	720	1320	0,22	249	ФСВ-П-840, ФСВ-О-840, ФСВ-Т-840
F183C+	18,3	1098	2,30	3	820	720	1320	0,227	253	ФСВ-П-1120, ФСВ-О-1120, ФСВ-Т-1120
F210C+	21,0	1260	2,30	3	820	720	1320	0,234	290	ФСВ-П-1120, ФСВ-О-1120, ФСВ-Т-1120
F240C+	24,0	1440	3,00	3	1020	1140	1420	0,241	420	ФСВ-П-1400, ФСВ-О-1400, ФСВ-Т-1400
F285C+	28,5	1710	3,70	3	1020	1140	1420	0,248	426	ФСВ-П-1700, ФСВ-О-1700, ФСВ-Т-1700
F348C+	34,8	2088	4,70	3	1020	1140	1420	0,225	460	ФСВ-П-1700, ФСВ-О-1700, ФСВ-Т-1700
F384C+	38,4	2304	5,20	3	1020	1140	1420	0,262	469	ФСВ-П-2400, ФСВ-О-2400, ФСВ-Т-2400
F444C+	44,4	2664	6,10	4	1420	1140	1450	0,262	490	ФСВ-П-2800, ФСВ-О-2800, ФСВ-Т-2800
F522C+	52,2	3132	6,74	4	1420	1140	1450	0,262	490	ФСВ-П-3400, ФСВ-О-3400, ФСВ-Т-3400
F678C+	67,8	4068	9,20	4	1500	1520	1450	0,262	600	По заказу
F780C+	78,0	4680	9,75	DN 150	1500	1520	1450	0,276	800	По заказу
F930C+	93,0	5580	12,00	DN 150	1840	1520	1450	0,276	1100	По заказу
F1050C+	105,0	6300	14,00	DN 150	1840	1520	1450	0.276	1350	По заказу
F1200C+	120,0	7200	16,00	DN 150	2180	1520	1810	0,276	1450	По заказу
