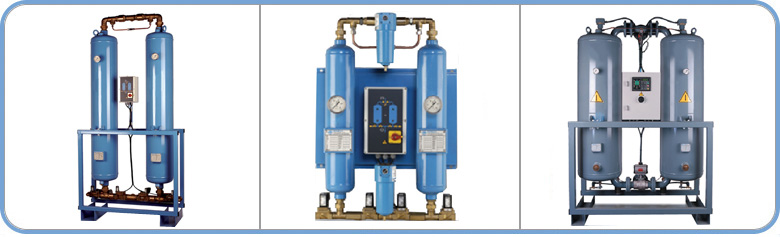

Осушители адсорбционные

сжатого воздуха MTA NDA

Проблема

Сжатый воздух является важным источником энергии, который широко применяется в промышленности. Однако он содержит влагу, продукты механического износа трущихся частей и деструкции компрессорного масла, грязь, бактерии и прочее, которые образуют нежелательную абразивную эмульсию. Эта эмульсия является слабым кислотным раствором, что способствует активной коррозии в пневмопроводах и приводит к их износу. Это является причиной высоких эксплуатационных расходов и дорогостоящих утечек. Только очищенный и сухой воздух обеспечит максимальные выгоды от его использования.

Решение

Все эти проблемы можно избежать при помощи установки адсорбционного осушителя MTA NDA и фильтров сжатого воздуха ФСВ. Комплект оборудования совместим с компрессорами различных типов и обеспечивает качество сжатого воздуха согласно классу 3 (1) по ГОСТ 17433-80, классу 2.3.3 (1.2.2) по ISO 8573.

Принцип работы

Глубокая осушка при помощи безнагревной адсорбции с автоматизацией циклов осушки (адсорбции и десорбции) и электронно-пневматической системой управления. Работа осушителя происходит циклически. Первую половину цикла один из адсорберов работает в режиме осушения воздуха, в то время как другой регенерируется. Вторую половину цикла один адсорбер регенерируется, а другой работает в режиме поглощения влаги. Для регенерации используется часть осушенного воздуха путем прохождения регенерирующего адсорбера обратным током. Использование микропроцессорного пульта управления оптимизирует расход сжатого воздуха на регенерацию. Потребление сжатого воздуха составляет около 10%.

Осушитель обеспечивает номинальные параметры функционирования при подаче на вход сжатого воздуха очищенного не грубее 10 класса загрязненности по ГОСТ 17433-80 поэтому перед ним устанавливаются фильтры предварительной и основной очистки сжатого воздуха. Осушитель поставляется заполненный адсорбентом.

Область применения

Осушители воздуха MTA NDA могут эффективно применяться в пневмосистемах, где температура сжатого воздуха после осушителя может опускаться до температуры минус 20OС, минус 40OС, минус 60OС. Например, если пневмосистема хотя бы частично выходит из помещения на улицу, это приводит к образованию конденсата, а в холодное время года к его перемерзанию, то адсорбционный осушитель MTA NDA соответствующей производительности обеспечит отсутствие конденсата в сжатом воздухе. MTA NDA используется как индивидуально, так и в комплекте с другими средствами подготовки сжатого воздуха: влагоотделителями, фильтрами, конденсатоотводчиками, холодильными осушителями. На средних и крупных промышленных предприятиях с большой протяженностью пневмосети при повышенных требованиях какой либо из групп потребителей сжатого воздуха, MTA NDA рекомендуется устанавливать непосредственно перед этой группой потребителей.
На малых промышленных предприятиях при небольшой производительности сжатого воздуха MTA NDA позволяет получить воздух высокого качества, удовлетворяющий требованиям всех потребителей.

Примечания:

  • Производительность указана для сжатого воздуха приведенного к нормальным условиям — атмосферному давлению и температуре 20°С.
  • Максимальное давление сжатого воздуха NDA-M25 ÷ NDA-010 — 16 бар (1,6 МПа); NDA-011 ÷ NDA-016 — 10 бар (1,0 МПа).
  • Точка росы — минус 40°С (при давлении 7 бар, температуре сжатого воздуха 35°С и окружающей температуре 20°С).
  • Максимальная температура сжатого воздуха 50°С.
  • Климатическое исполнение и категория размещения — УХЛ 4.
  • Электропитание: ~220В.
  • NDA-M25 ÷ NDA-M75 для настенной установки
  • NDA-001 ÷ NDA-016 для напольной установки

Характеристики оборудования


модель производи-
тельность,
присое-
динение,
G"
размеры, мм масса,
кг
модели фильтров
м3/мин м3/час длина ширина высота
NDA-M25 0,45 27 1/2 655 233 935 28 ФСВ-П-60, ФСВ-О-60, ФСВ-Т-60
NDA-M50 0,89 53 1/2 655 233 1235 38 ФСВ-П-60, ФСВ-О-60, ФСВ-Т-60
NDA-M75 1,34 80 1/2 655 259 1795 70 ФСВ-П-60, ФСВ-О-60, ФСВ-Т-60
NDA-001 1,34 80 1/2 600 240 1867 96 ФСВ-П-60, ФСВ-О-60, ФСВ-Т-60
NDA-002 1,69 101 1/2 600 240 1867 96 ФСВ-П-140, ФСВ-О-140, ФСВ-Т-140
NDA-003 2,69 161 1 750 330 1780 156 ФСВ-П-140, ФСВ-О-140, ФСВ-Т-140
NDA-004 3,92 235 1 750 330 1780 156 ФСВ-П-280, ФСВ-О-280, ФСВ-Т-280
NDA-005 5,91 355 1 1/2 1000 380 2065 270 ФСВ-П-280, ФСВ-О-280, ФСВ-Т-280
NDA-006 7,15 429 1 1/2 1000 380 2065 270 ФСВ-П-560, ФСВ-О-560, ФСВ-Т-560
NDA-007 9,82 589 1 1/2 1100 500 2185 410 ФСВ-П-560, ФСВ-О-560, ФСВ-Т-560
NDA-008 12,1 729 1 1/2 1100 500 2185 410 ФСВ-П-840, ФСВ-О-840, ФСВ-Т-840
NDA-009 13,9 837 2 1200 560 2315 600 ФСВ-П-840, ФСВ-О-840, ФСВ-Т-840
NDA-010 17,8 1073 2 1200 610 2355 650 ФСВ-П-1120, ФСВ-О-1120, ФСВ-Т-1120
NDA-011 21,4 1288 DN 65 1340 700 2346 776 ФСВ-П-1400, ФСВ-О-1400, ФСВ-Т-1400
NDA-012 26,8 1610 DN 65 1370 750 2405 912 ФСВ-П-1400, ФСВ-О-1400, ФСВ-Т-1400
NDA-013 32,2 1933 DN 65 1380 800 2453 1042 ФСВ-П-1700, ФСВ-О-1700, ФСВ-Т-1700
NDA-014 39,3 2361 DN 80 1780 850 2556 1210 ФСВ-П-2400, ФСВ-О-2400, ФСВ-Т-2400
NDA-015 44,7 2683 DN 80 1830 900 2548 1414 ФСВ-П-2400, ФСВ-О-2400, ФСВ-Т-2400
NDA-016 59,0 3543 DN 80 1930 1000 2605 1716 ФСВ-П-3400, ФСВ-О-3400, ФСВ-Т-3400
